二次供水水質在線監測系統

更新時間:2024-11-04 作者:氣象百科

二次供水水質在線監測系統

一、二次供水水質在線監測系統產品介紹

1.1概述

GSZ04供水水質站是基于物聯網技術的綜合傳感器采集、顯示、分析系統,供水水質監測微系統,由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成,具備完善的供電、防雷、網絡通訊等功能。

1.2產品定位

GSZ04該設備用于供水末梢<0.3Mpa管壓環境。可廣泛應用城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測,是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備。

1.3功能與特點

GPRS聯網4G

支持擴展RJ45聯網

支持擴展傳感器遠傳

支持LED屏顯示7.0寸觸摸控制屏

支持擴展安卓屏顯示、存儲

擴展安卓屏支持2G數據存儲、U盤數據導出

支持一路RS485 modbus-RTU協議從站

支持多通道RS485 modbus-RTU傳感器擴展

配套物聯網數據展示、存儲、分析平臺

平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發


二、二次供水水質在線監測系統組成

2.1組成單元

供水水質監測微系統由供電單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。

2.1.1供電單元

電源適配器AC220轉DC12V/3A。

2.1.2分析測試單元

分析測試單元,主要由水溫、電導率、PH、濁度傳感器構成,通過螺紋或緊配固定件固定于流通池上,傳感器主要參數如下:

技術參數

序號 傳感器類型 測量范圍 測量原理 測量精度
1 溫度 0~50℃ 高精度數字傳感器 ±0.3℃
2 pH 0~14(ph) 電化學(鹽橋) ±0.1PH
3 電導率 0~5000uS/cm 接觸式電極法 ±1.5%
4 濁度 0~40NTU(選) 散射光法 ±1%

注意:傳感器安裝時不能倒置或者水平安裝,至少傾斜15度角以上安裝,

以上水質傳感器工作環境0-50℃,<0.3Mpa。

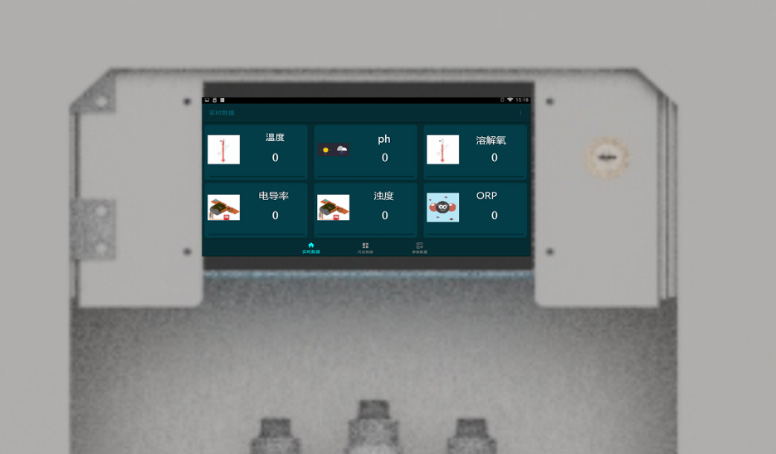

2.1.3顯示單元

多參數監測儀,安裝于柜門處,進行數據采集、解析、顯示、通訊、數據保存操作,

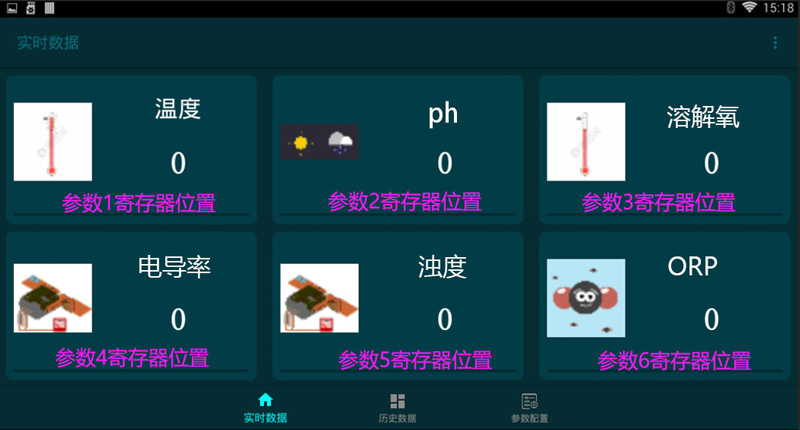

多參數監測儀

安卓版本:4.4.2·CPU:四核Cortex?-A7·RAM/ROM:512M/4G·屏幕:7寸電容觸屏·供電:12V/1A·支持U盤擴展,支持內存卡擴展

2.1.4遠程通訊

RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據

參數 10進制地址 16進制地址 數據類型
參數1 40001 0x0000H 16位整數
參數2 40002 0x0001H 16位整數
參數3 40003 0x0002H 16位整數
參數4 40004 0x0003H 16位整數
參數5 40005 0x0004H 16位整數
參數6 40006 0x0004H 16位整數

遠程通訊

按順序依次排列

2.1.5設備箱主體單元

產品名稱 GSZ
安裝方式 機柜落地是安裝,基座。
外形尺寸 600X500X250mm
外殼材質 304不銹鋼。
防護等級 IP54
供電 AC220V;內部電源適配器AC220轉DC12V/3A
進水口 外徑φ6.5的2分凈水器PE管,流速500mL/min,壓力0.1-0.2MPa
出水口 外徑φ6.5的2分凈水器PE管,流速400mL/min
排污口 外徑φ6.5的2分凈水器PE管,流速100mL/min(也可手動定期排污)
配套傳感器(選)

PH:0-14

溶解氧:0-20mg/L

濁度:0-40NTU

電導率:0-5000us/cm

溫度:0°C ~ 50°C


三、二次供水水質在線監測系統產品尺寸

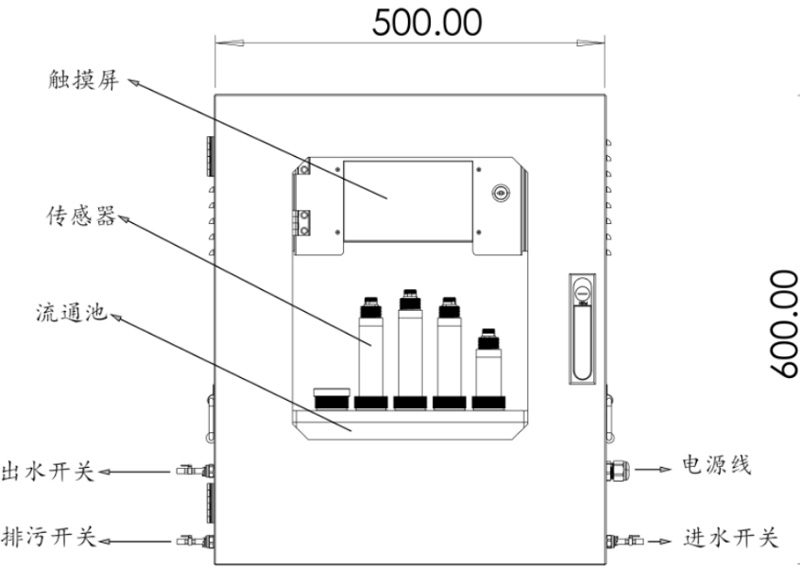

二次供水水質在線監測系統正視圖

二次供水水質在線監測系統正視圖

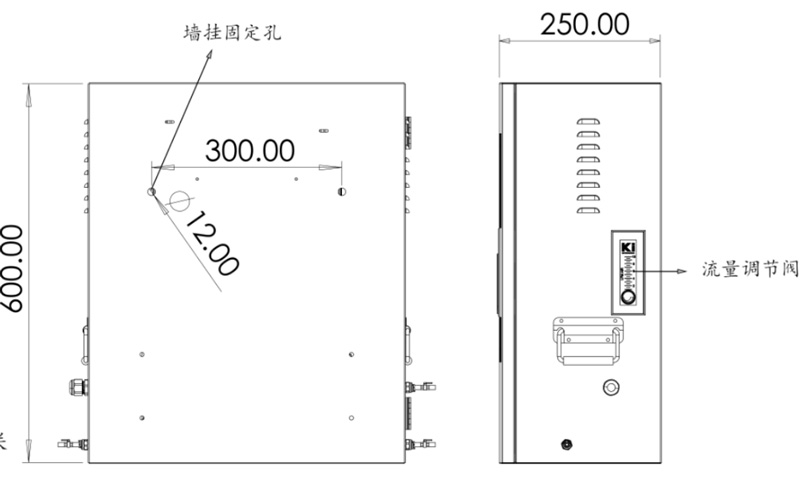

二次供水水質在線監測系統側視圖

二次供水水質在線監測系統側視圖


四、二次供水水質在線監測系統設備安裝

二次供水水質在線監測系統設備安裝

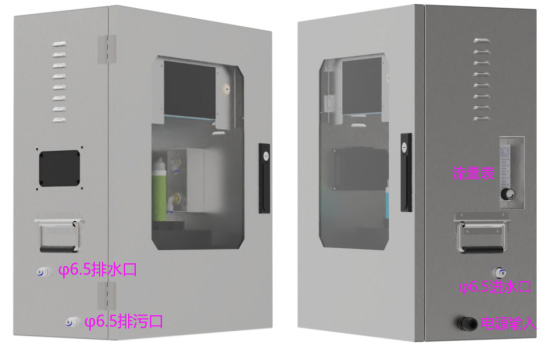

設備整體圖

設備整體圖

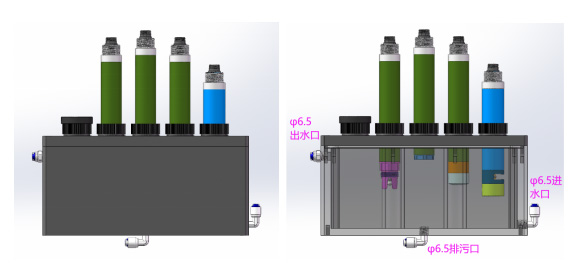

內部測量單元示意圖


五、二次供水水質在線監測系統保養維護

初次使用或久置不用重新使用時,

PH敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。

使用時應先用去離子水(或蒸餾水)洗凈并擦干,防止雜質帶入被測液體中,傳感器的1/3應插入被測液體中。接線端子部分應保持清潔干燥,傳感器不用時應清洗干凈,插入加有3.3mol/L KCI溶液的保護套,或將傳感器插入加有3.3mol/L KCI溶液的容器中。檢查接線端子處是否干燥,如有污漬,請用無水酒精擦拭,干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水,蛋白質溶液,強酸強堿溶液以及酸性氟化物溶液中,并防止與有機硅油脂接觸。使用時間較長的傳感器,它的玻璃膜可能變成半透明或者附有沉積物,此時可用稀鹽酸洗滌,并用水沖洗。傳感器使用時間較長出現測量誤差時,可通過配合儀器進行標定校正,當以上方式對傳感器進行維護和保養仍不能進行標定和測量時,說明傳感器已經失效,請更換傳感器。

電導率常規的電極需要進行周期性的清洗和校準,保養周期由客戶根據自己的工況來決定。常規電極的清洗方法:用軟毛刷清除附著物(注意避免劃傷電極表面),再用蒸餾水清洗,之后進行校準操作。

ORP敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。

使用時應先用去離子水(或蒸餾水)洗凈并擦干,防止雜質帶入被測液體中,傳感器的1/3應插入被測液體中。接線端子部分應保持清潔干燥,傳感器不用時應清洗干凈,插入加有3.3mol/L KCI溶液的保護套,或將傳感器插入加有3.3mol/L KCI溶液的容器中。檢查接線端子處是否干燥,如有污漬,請用無水酒精擦拭,干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水,蛋白質溶液,強酸強堿溶液以及酸性氟化物溶液中,并防止與有機硅油脂接觸。電極的鉑片若沾有油脂,則可用脫脂棉花沾以丙酮或酒精,輕輕擦洗干凈,若沾污物系不溶性無機物,則可用30-50%的鹽酸擦洗之,每天也可以用干凈的高級衛生紙擦一次。傳感器使用時間較長出現測量誤差時,可通過配合儀器進行標定校正,當以上方式對傳感器進行維護和保養仍不能進行標定和測量時,說明傳感器已經失效,請更換傳感器。

溶解氧傳感器外表面:用清水沖洗傳感器的外表面,如果仍有污垢殘留,

請用濕潤的軟布進行擦拭,對于一些頑固的污垢,可以在水中加入一些家用洗滌液來清洗。熒光膜頭表面:如果熒光膜頭表面存在污垢,請用清水沖洗或用軟布輕輕擦拭。清潔時注意力度避免造成測量區域劃傷而影響測量精度。避免熒光膜的內表面被陽光或強光照射不要用手及尖銳物體觸摸熒光膜在使用時避免熒光膜表面附著氣泡。

濁度傳感器維護:如傳感器需要清洗,可用溫水和適量的洗滌劑,進行清洗。

注意:避免強烈震動損環前面透光玻璃,切勿用硬制品刮擦
