一．自清潔濁度傳感器工作原理

自清潔濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

二．自清潔濁度傳感器技術參數

測量原理	散射光法（可選自清潔）
量程范圍	0～40NTU 0～1000NTU 0～3000NTU
分辯率	0.1NTU
精度	±1%，±0.3℃
溫度補償	自動溫度補償
輸出方式	RS-485（Modbus/RTU）
存儲溫度	-5-+65℃
工作環境	0～50℃，≤0.2MPa
安裝方式	浸入式安裝，3/4NPT安裝螺紋
線纜長度	5m
功耗	12V供電：清潔刷不工作時，產品功耗約0.5W，清潔刷工作時，產品功耗約1.5W
供電	DC：12V-24V
防護等級	IP68
校準方式	兩點校準
外殼材質	ABS+金屬

三．自清潔濁度傳感器尺寸/安裝

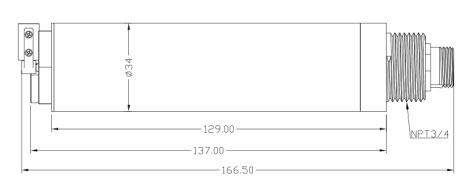

1.自清潔濁度傳感器尺寸圖

2.自清潔濁度傳感器接線圖

線纜為4芯屏蔽線：

紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

3.自清潔濁度傳感器安裝

四．自清潔濁度傳感器維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
